產品名稱： YZG7-3 內螺紋三通接頭Inside Thread T-Pipe Connector
產品編號： N201222413423
產品型號： 鎮江市天涯電氣有限公司
發布日期： 2024-3-18
查看數次： 2478

   產 品 詳 細 介 紹：
儀表管接頭 >> YZG6～16系列自控管路附件 >> YZG7-3 內螺紋三通接頭
Instrument pipe joint >> YZG6～16 series automatic control pipeline accessories >> YZG7-3 Inside Thread T-Pipe Connector
鎮江市天涯電氣有限公司www.liangfd.cn

說明：
    本系列收集了自控儀表管路系統中各種連接形式和結構式管接頭、短節、管嘴、轉管接頭溫度計套管等產品，品種多、規格全，適用廣，是管路中必不可少的連接件。內螺紋式管接頭YZG7系列適用于自控系統各種測量管路。該系列所有螺紋都是英制錐管螺紋，最小為ZG1/4"，最大為ZG1/2"。

Explain:
    This series collects all kinds of connection forms and structural couplings, nipples, nozzles, rotary couplings, thermowells and other products in the automatic control instrument pipeline system. It is an essential connecting piece in the pipeline with a wide range of varieties, specifications and applications. The internal thread type pipe joint YZG7 series is applicable to various measuring pipelines of automatic control system. All threads in this series are British taper pipe threads, with a minimum of ZG1/4"and a maximum of ZG1/2".

性能規范：
□公稱壓力：1.0MPa～3.2MPa
□適用溫度：-70℃～+450℃(視介質和使用墊片而定)
□制造材料：20#,H62,1Cr18Ni9Ti,316L,0Cr18Ni12Mo2Ti
□執行標準：《儀表工手冊》樂嘉謙著 第五篇 儀表安裝>>第三章 儀表加工件>>第一節 儀表接頭

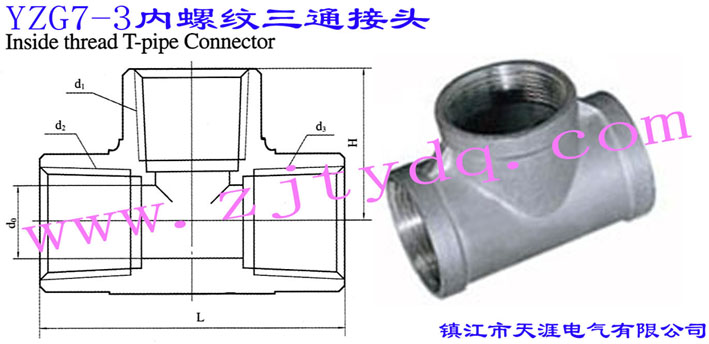

YZG7-3 內螺紋三通接頭
YZG7-3 Inside Thread T-Pipe Connector
YZG7-3 內螺紋三通接頭Inside Thread T-Pipe Connector


d1

d2

d3

d0

L

H

代  號Code No.

ZG1/4"

ZG1/4"

ZG1/4"

8

43

21

YZG7-3-ZG1/4"

ZG1/2"

ZG1/2"

ZG1/2"

14

57

28

YZG7-3-ZG1/2"

ZG3/4"

ZG3/4"

ZG3/4"

20

68

34

YZG7-3-ZG3/4"

ZG1"

ZG1"

ZG1"

25

79

39

YZG7-3-ZG1"

ZG1 1/4"

ZG1 1/4"

ZG1 1/4"

32

90

45

YZG7-3-ZG1 1/4"

ZG1 1/2"

ZG1 1/2"

ZG1 1/2"

38

100

50

YZG7-3-ZG1 1/2"

ZG2"

ZG2"

ZG2"

48

118

59

YZG7-3-ZG2"

ZG1/2"

ZG3/4"

ZG3/4"

20

62

31

YZG7-3-ZG1/2"-ZG3/4"-ZG3/4"

ZG3/4"

ZG1/2"

ZG1/2"

20

65

34

YZG7-3-ZG3/4"-ZG1/2"-ZG1/2"

ZG1/2"

ZG1"

ZG1"

25

68

33

YZG7-3-ZG1/2"-ZG1"-ZG1"

ZG1"

ZG1/2"

ZG1"

25

73

39

YZG7-3-ZG1"-ZG1/2"-ZG1"

ZG1/2"

ZG1 1/4"

ZG1 1/4"

32

72

37

YZG7-3-ZG1/2"-ZG1 1/4"-ZG1 1/4"

ZG1 1/4"

ZG1/2"

ZG1 1/4"

32

82

45

YZG7-3-ZG1 1/4"-ZG1/2"-ZG1/2"

ZG1/2"

ZG1 1/2"

ZG1 1/2"

38

76

40

YZG7-3-ZG1/2"-ZG1 1/2"-ZG1 1/2"

ZG1 1/4"

ZG1/2"

ZG1 1/2"

38

90

50

YZG7-3-ZG1 1/4"-ZG1/2"-ZG1 1/2"

ZG1/4"

ZG1/4"

ZG1 1/2"

8

42

21

YZG7-3-ZG1/4"-ZG1/4"-ZG1 1/2"

ZG1/2"

ZG1/2"

ZG1/4"

13

56

28

YZG7-3-ZG1/2"-ZG1/2"-ZG1/4"

ZG3/4"

ZG3/4"

ZG1/2"

18

68

34

YZG7-3-ZG3/4"-ZG3/4"-ZG1/2"

ZG1"

ZG1"

ZG3/4"

23

76

38

YZG7-3-ZG1"-ZG1"-ZG3/4"

ZG1 1/4"

ZG1 1/4"

ZG1"

30

89

44

YZG7-3-ZG1 1/4"-ZG1 1/4"-ZG1"

ZG1 1/2"

ZG1 1/2"

ZG1 1/4"

36

97

48

YZG7-3-ZG1 1/2"-ZG1 1/2"-ZG1 1/4"

ZG2"

ZG2"

ZG1 1/2"

45

115

57

YZG7-3-ZG2"-ZG2"-ZG1 1/2"


※注：YZG7-3 內螺紋三通接頭Inside Thread T-Pipe Connector如有改進，恕不另行通知，以產品實物為準。
